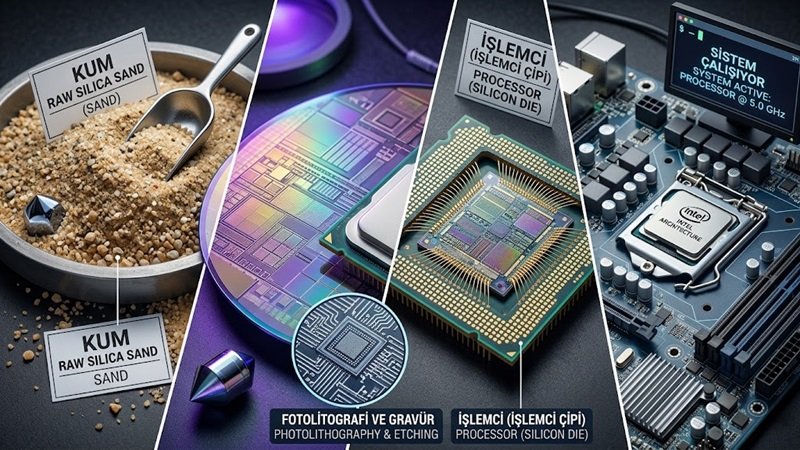

Kumdan İşlemciye: Bir Avuç Kum Nasıl Bilgisayarın Beynine Dönüşüyor?

Bilgisayarın beynini oluşturan işlemci, dışarıdan bakıldığında birkaç santimetrelik küçük bir elektronik parça. İçinde ise milyarlarca transistör ve bu transistörleri birbirine bağlayan son derece karmaşık devreler bulunuyor.

Bu teknolojinin başlangıç noktası ise ilk bakışta işlemciyle hiç ilgisi yokmuş gibi görünen bir malzeme: kum.

Burada söz konusu olan, sahilden alınan herhangi bir kumun fabrikaya götürülüp işlemciye dönüştürülmesi değil. Kum ve kuvars gibi silisyum içeren hammaddelerden önce silisyum elde ediliyor. Ardından bu silisyum olağanüstü yüksek saflık seviyelerine ulaştırılıyor, tek kristalli bir yapıya dönüştürülüyor ve ince wafer adı verilen diskler hâline getiriliyor.

Asıl karmaşık süreç bundan sonra başlıyor. Wafer’ın üzerine ışık kullanılarak nanometre ölçeğinde desenler aktarılıyor. Malzemeler ekleniyor, bazı bölgeler aşındırılıyor ve elektriksel özellikleri kontrol edilen katmanlar oluşturuluyor. Böylece transistörler ve onları birbirine bağlayan devreler ortaya çıkıyor.

Son aşamada wafer küçük parçalara ayrılıyor, çalışan çipler test ediliyor ve paketlenerek bilgisayarlarda kullanılan işlemcilere dönüşüyor.

Kısacası işlemcinin hikâyesi, kumun içindeki silisyumdan başlayıp milyarlarca elektronik anahtarın bulunduğu bir bilgisayar bileşenine kadar uzanıyor.

İşlemcinin Temel Malzemesi Silisyumdur

Silisyum, Dünya’nın kabuğunda bol miktarda bulunan bir element. Ancak doğada genellikle saf hâlde bulunmuyor. Oksijen başta olmak üzere farklı elementlerle birleşerek silisyum dioksit ve çeşitli silikat mineralleri oluşturuyor.

Kuvarsın temel bileşeni olan silisyum dioksit de bu kaynaklardan biri. Bazı kumlar yüksek oranda kuvars içerdiği için çip üretiminde kullanılabilecek silisyumun başlangıç hammaddeleri arasında yer alabiliyor.

Silisyumun işlemci üretimindeki önemi ise yarı iletken özelliklerinden geliyor.

Yarı iletkenler, elektrik iletkenliği metaller ile yalıtkanlar arasında bulunan ve elektriksel davranışları kontrol edilebilen malzemeler. Silisyumun bu özelliği, modern elektronik devrelerin temelini oluşturuyor.

Silisyum Elektriği Kontrol Etmeye Nasıl Yardımcı Oluyor?

İşlemcilerde hesaplama yapmayı mümkün kılan temel yapı transistör.

Transistör, en basit anlatımla elektrik akışını kontrol edebilen elektronik bir anahtar gibi düşünülebilir. Uygun koşullarda akımı geçirirken başka bir durumda akımı engelleyebilir.

Bu davranış dijital elektronik açısından büyük önem taşıyor. Çünkü bilgisayarlar bilgiyi fiziksel olarak 0 ve 1 durumları üzerinden işleyebiliyor.

Milyarlarca transistörün belirli düzenlerde bir araya getirilmesiyle mantık kapıları, bellek yapıları ve işlemcinin diğer elektronik devreleri oluşturuluyor.

Dolayısıyla işlemcinin hesaplama gücü, tek bir büyük parçadan değil, çok büyük sayıdaki küçük elektronik yapıdan kaynaklanıyor.

Kumdan Yüksek Saflıkta Silisyuma

İşlemci üretiminin ilk aşamalarından biri, silisyum içeren hammaddeden kullanılabilir silisyum elde etmek.

Ancak elektronik endüstrisinin ihtiyacı olan malzeme sıradan silisyumdan çok daha saf olmak zorunda. Çünkü kristal yapıdaki çok küçük safsızlıklar bile daha sonraki üretim aşamalarında elektriksel özellikleri etkileyebiliyor.

Bu nedenle silisyum önce kimyasal ve termal işlemlerle saflaştırılıyor.

Çip üretiminde kullanılan silisyumun saflığı, sıradan endüstriyel silisyumla karşılaştırılamayacak kadar yüksek seviyelere çıkarılıyor. Amaç yalnızca yabancı maddeleri azaltmak değil; daha sonra üretilecek transistörlerin elektriksel davranışını hassas biçimde kontrol edebilecek bir başlangıç malzemesi elde etmek.

Saf Silisyum Eritilip Kristale Dönüştürülüyor

Yüksek saflığa ulaştırılan silisyum eritiliyor ve kontrollü biçimde kristalleştiriliyor.

Buradaki hedef, atomların rastgele dizildiği bir katı oluşturmak değil, tek kristal olarak adlandırılan düzenli bir yapı elde etmek.

Üretimde kullanılan yöntemlerden biri, küçük bir kristal çekirdeğin erimiş silisyum içerisinde yavaşça döndürülerek çekilmesine dayanıyor. Böylece atomların belirli bir kristal düzen içerisinde ilerlemesi sağlanıyor.

Ortaya uzun ve silindirik bir silisyum külçesi çıkıyor.

Bu külçe henüz işlemci değil. Hatta üzerinde elektronik devrelerin bulunduğu bir çipten oldukça uzak. Ancak işlemcinin üzerine kurulacağı temel malzeme artık hazırlanmış durumda.

Silisyum Külçesi Wafer’a Dönüşüyor

Silisyum külçesi, üretim sürecinin bir sonraki aşamasında çok ince dilimler hâlinde kesiliyor.

Bu yuvarlak silisyum disklerine wafer adı veriliyor.

Modern çip üretiminde farklı çaplarda wafer’lar kullanılabilse de büyük üretim tesislerinde 300 milimetre çapındaki wafer’lar yaygın formatlardan biri. Bir wafer’ın üzerine aynı anda çok sayıda çipin devreleri işlenebiliyor.

Wafer Yüzeyi Ayna Gibi Parlatılıyor

Wafer’ın yüzeyinin mümkün olduğunca düz ve pürüzsüz olması gerekiyor.

Kesilen diskler önce çeşitli mekanik ve kimyasal işlemlerden geçiriliyor. Yüzeydeki mikroskobik düzensizlikler gideriliyor ve wafer son derece düzgün bir yüzeye ulaştırılıyor.

Bunun önemli bir nedeni var: Daha sonra wafer’ın üzerine oluşturulacak devrelerin boyutları son derece küçük.

Yüzeydeki küçük bir kusur bile belirli bir bölgedeki devrenin doğru oluşturulamamasına yol açabiliyor.

Bu nedenle wafer üretimi yalnızca silisyumu ince bir disk hâline getirmekten ibaret değil. Kristal kalitesi, yüzey düzgünlüğü ve saflık sonraki bütün üretim aşamalarının temelini oluşturuyor.

İşlemcinin Devreleri Wafer Üzerine Katman Katman İşleniyor

Wafer hazırlandıktan sonra asıl çip üretimi başlıyor.

İşlemcinin devreleri tek bir işlemle oluşturulmuyor. Bunun yerine farklı malzemeler ve üretim teknikleri kullanılarak çok sayıda katman meydana getiriliyor.

Bu aşamada fotolitografi, aşındırma, malzeme biriktirme ve iyon implantasyonu gibi yöntemler birlikte kullanılıyor.

Ortaya çıkacak işlemcinin karmaşık yapısı, bu işlemlerin kontrollü biçimde defalarca uygulanmasıyla oluşturuluyor.

Fotolitografi Devre Desenlerini Wafer’a Aktarıyor

Üretimin en dikkat çekici aşamalarından biri fotolitografi.

Bu yöntemde ışık kullanılarak belirli bir devre deseni wafer’ın yüzeyine aktarılıyor.

Öncelikle wafer’ın üzerine ışığa duyarlı bir malzeme olan fotorezist kaplanıyor. Ardından özel bir maske veya retikül üzerindeki desen, optik sistem aracılığıyla wafer üzerine aktarılıyor.

Işık alan veya almayan bölgelerin kimyasal özellikleri değişiyor. Daha sonra yapılan işlemler sayesinde yüzeyin belirli bölümleri seçici biçimde işlenebiliyor.

Bu işlem, klasik anlamda bir kalemle devre çizmekten çok daha hassas bir desen aktarma süreci.

Üstelik aynı mantık yalnızca bir kez uygulanmıyor. Farklı devre katmanlarının oluşturulması için litografi ve diğer üretim işlemleri tekrar tekrar gerçekleştiriliyor.

Işıkla Aktarılan Desenler Daha Sonra İşleniyor

Fotolitografi tek başına transistörü oluşturmuyor.

Işıkla desenlenen bölgeler daha sonra aşındırma, malzeme ekleme veya iyonlarla katkılama gibi işlemlerin yönlendirilmesinde kullanılıyor.

Bu sayede wafer’ın farklı bölgelerinde farklı elektriksel özelliklere sahip yapılar meydana geliyor.

Örneğin belirli bölgelere katkı atomları eklenerek silisyumun elektriksel özellikleri değiştirilebiliyor. Başka bölgelerde ise iletken veya yalıtkan malzemeler kullanılıyor.

Bu işlemler farklı katmanlarda tekrarlandığında transistörler ve bunları birbirine bağlayan karmaşık devre yapısı ortaya çıkıyor.

Milyarlarca Transistör Bir İşlemciye Dönüşüyor

Wafer üzerinde oluşturulan yapıların merkezinde transistörler bulunuyor.

Modern işlemcilerde milyarlarca transistör bir araya gelebiliyor. Ancak işlemcinin hesaplama yeteneğini yalnızca transistör sayısı belirlemiyor.

Bu transistörlerin nasıl düzenlendiği ve birbirlerine nasıl bağlandığı da büyük önem taşıyor.

Transistörler Mantık Devrelerini Oluşturuyor

Tek bir transistör yalnızca elektrik akışını kontrol eden küçük bir elektronik yapıdır.

Asıl hesaplama, çok sayıda transistörün belirli devreler oluşturacak şekilde birbirine bağlanmasıyla gerçekleşiyor.

Bu devreler mantık işlemleri gerçekleştirebiliyor. Toplama, karşılaştırma, veri taşıma ve program komutlarının işlenmesi gibi işlemler bu elektronik yapıların birlikte çalışması sayesinde mümkün oluyor.

İşlemcinin içinde yalnızca hesaplama birimleri de bulunmuyor. Önbellekler, kontrol birimleri ve farklı görevlerden sorumlu çok sayıda devre aynı çip üzerinde yer alabiliyor.

Böylece başlangıçta düz bir silisyum wafer olan malzeme, giderek program çalıştırabilen karmaşık bir elektronik sisteme dönüşüyor.

Bir Wafer’dan Yüzlerce Çip Üretilebiliyor

Devrelerin oluşturulması tamamlandığında wafer’ın üzerinde artık birbirinden ayrı çok sayıda çip bulunuyor.

Bu aşamada wafer henüz tek tek işlemcilere ayrılmış değil. Büyük disk üzerindeki çipler, aralarındaki sınırlarla birlikte aynı yüzey üzerinde duruyor.

Wafer Küçük Parçalara Kesiliyor

Tamamlanan wafer, özel kesim ekipmanları kullanılarak küçük parçalara ayrılıyor.

Bu parçaların her biri die olarak adlandırılıyor.

Bir die, işlemcinin elektronik devrelerini taşıyan temel silikon parçası. Ancak her die’ın üretimden kusursuz biçimde çıkması garanti değil.

Üretim sırasında oluşabilecek küçük kusurlar nedeniyle bazı die’lar çalışmayabiliyor. Bu nedenle kesimden sonra kapsamlı elektriksel testler yapılıyor.

Çalışan parçalar sonraki aşamalara gönderilirken uygun olmayanlar eleniyor.

Çipler Test Edilip Paketleniyor

Die tek başına günlük hayatta kullandığımız işlemci değil.

Üretilen silikon parça, elektrik bağlantılarını sağlayan bir paketleme yapısına bağlanıyor. Gerektiğinde ısıyı işlemciden uzaklaştırmaya yardımcı olan ısı yayıcı gibi parçalar da paketin parçası hâline geliyor.

Sonuçta anakarta takılabilen, elektrik bağlantıları kurulabilen ve soğutulabilen paketlenmiş işlemci ortaya çıkıyor.

Kullanıcının bilgisayarına taktığı işlemci, aslında wafer üzerinde başlayan bu üretim sürecinin son ürünü.

İşlemci Fabrikalarında Toz Bile Üretimi Etkileyebiliyor

İşlemci üretimindeki hassasiyet yalnızca makinelerden kaynaklanmıyor. Üretim ortamının kendisi de sürecin önemli bir parçası.

Çip fabrikalarında üretimin kritik aşamaları temiz oda olarak adlandırılan kontrollü ortamlarda gerçekleştiriliyor.

Havadaki parçacıkların, sıcaklığın, nemin ve diğer çevresel koşulların kontrol edilmesi gerekiyor.

Mikroskobik Bir Parçacık Çipte Kusur Oluşturabiliyor

Bir wafer’ın üzerinde aynı anda çok sayıda çip bulunuyor.

Üstelik bu çiplerin üzerindeki bazı yapılar o kadar küçük ki üretim sırasında istenmeyen bir parçacığın yüzeye ulaşması devrenin belirli bir bölümünü etkileyebiliyor.

Bu nedenle temiz odalarda özel hava filtreleme sistemleri kullanılıyor. Çalışanların kıyafetleri, ekipmanların hareketi ve üretim ortamındaki hava akışı bile kontrol altında tutuluyor.

Amaç yalnızca ortamı temiz tutmak değil; öngörülebilir bir üretim koşulu oluşturmak.

Çünkü çip üretiminde milyarlarca transistörün aynı şekilde ve doğru konumda oluşturulması gerekiyor.

Kumdan İşlemciye Uzanan Üretim Zinciri

Bütün süreci sadeleştirerek birkaç temel aşamada gösterebiliriz:

Silisyum içeren hammadde → saf silisyum → tek kristal külçe → wafer → fotolitografi ve diğer işlemler → transistörler → devreler → die → paketlenmiş işlemci

Ancak bu zincirin her oku, kendi içinde çok sayıda üretim adımı barındırıyor.

Silisyumun saflaştırılmasıyla başlayan süreçte önce kusursuz kristal yapıya sahip bir malzeme elde ediliyor. Bu malzeme wafer hâline getiriliyor ve yüzeyi son derece hassas biçimde hazırlanıyor.

Ardından ışık kullanılarak devre desenleri aktarılıyor. Aşındırma, malzeme biriktirme ve katkılama gibi işlemlerle bu desenler fiziksel ve elektriksel yapılara dönüştürülüyor.

Bu süreç farklı katmanlarda tekrarlandıkça milyarlarca transistörü ve bunları birbirine bağlayan devreleri içeren çip ortaya çıkıyor.

Sonunda wafer kesiliyor, çalışan die’lar seçiliyor, test ediliyor ve paketleniyor.

Kumdan Bilgisayarın Beynine Uzanan Teknoloji

Bir işlemciye baktığımızda gördüğümüz şey birkaç santimetrelik bir elektronik bileşen.

Fakat bu küçük parçanın başlangıç noktasına doğru geriye gittiğimizde kuvars ve silisyum içeren hammaddelere kadar ulaşabiliyoruz.

Buradaki asıl ilginç nokta, silisyumun kendisinin olağanüstü bir malzeme olması değil, insanlığın bu malzemeyi atomik ölçekte kontrol edebilecek üretim teknolojileri geliştirmiş olması.

Doğada bol miktarda bulunan bir element önce olağanüstü saflığa ulaştırılıyor. Ardından tek kristal hâline getiriliyor, mikroskobik ölçekte işleniyor ve üzerine milyarlarca elektronik yapı yerleştiriliyor.

Bugün bir bilgisayarda program çalıştırmak, telefonda video izlemek veya yapay zekâ kullanan bir uygulamayı çalıştırmak için gereken hesaplamalar, sonunda bu son derece karmaşık yapının üzerinde gerçekleşiyor.

Bu nedenle “işlemci kumdan yapılır” ifadesi teknik olarak fazla basitleştirilmiş olsa da hikâyenin başlangıcını doğru gösteriyor.

İşlemcinin doğrudan kumdan çıkmadığı açık. Kum veya kuvars gibi silisyum içeren hammaddeden başlayan uzun bir üretim zinciri sonunda, bilgisayarların hesaplama merkezini oluşturan işlemci ortaya çıkıyor.

Bir avuç kum ile milyarlarca transistör arasında ise yalnızca bir malzeme dönüşümü değil, modern teknolojinin en hassas üretim süreçlerinden biri bulunuyor.
